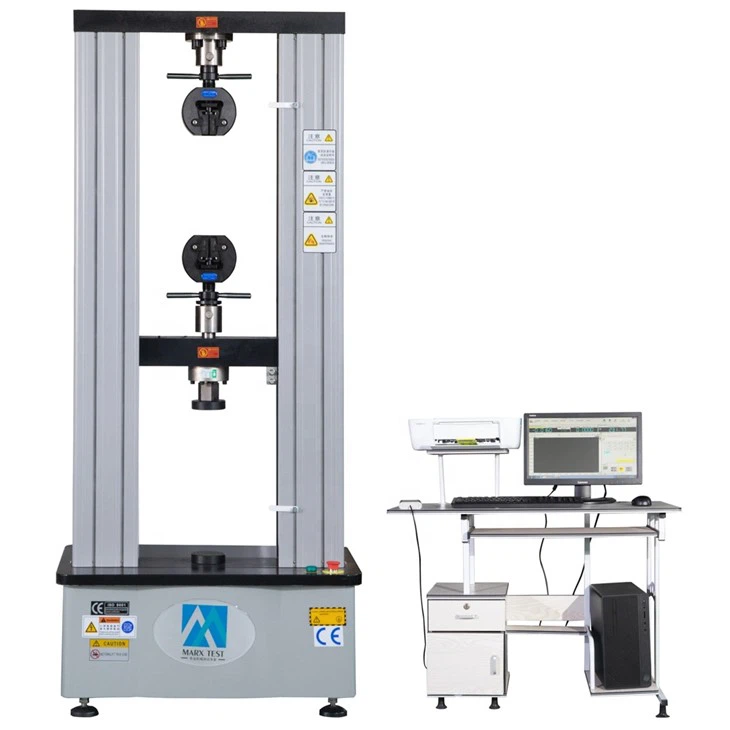

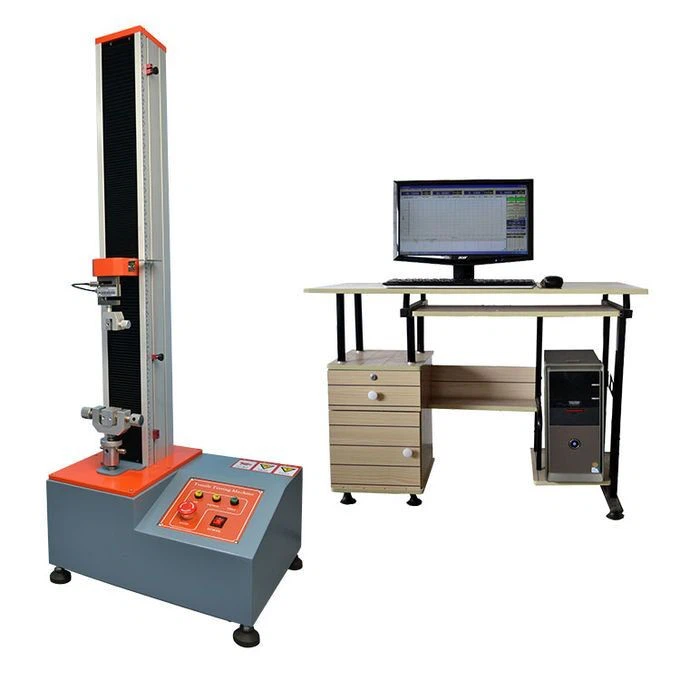

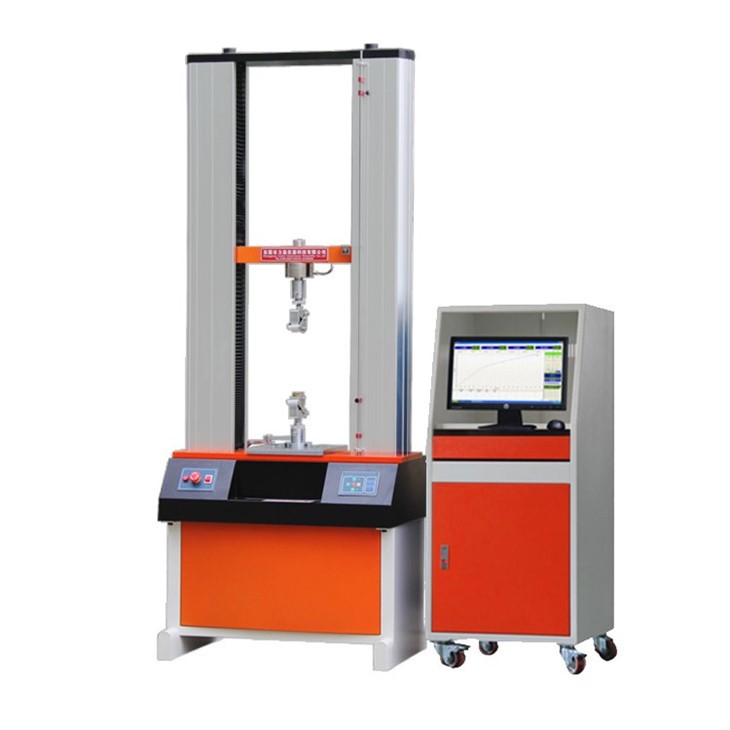

เครื่องทดสอบแรงดึงอเนกประสงค์ เครื่องทดสอบแรงดึงทางอุตสาหกรรม
คำอธิบาย
เครื่องทดสอบอเนกประสงค์เป็นเครื่องทดสอบวัสดุที่รวมฟังก์ชันแรงดึง การดัดงอ แรงอัด การตัด ความแข็งของแหวน และฟังก์ชันอื่นๆ ส่วนใหญ่จะใช้สำหรับการทดสอบคุณสมบัติทางกลของโลหะและวัสดุอโลหะ เป็นตัวเลือกที่เหมาะสำหรับองค์กรอุตสาหกรรมและเหมืองแร่ หน่วยวิจัยทางวิทยาศาสตร์ วิทยาลัยและมหาวิทยาลัย และวิศวกรรมศาสตร์ อุปกรณ์ทดสอบในอุดมคติสำหรับแผนกต่างๆ เช่น สถานีควบคุมคุณภาพ
เครื่องทดสอบอเนกประสงค์คือเครื่องทดสอบทางกลที่สามารถทำการทดสอบต่างๆ ได้หลากหลาย เช่น ความตึง แรงอัด การดัดงอ และแรงบิด ชนิดที่พบบ่อยที่สุดคือแบบสวิงคันโยกและแบบสวิงไฮดรอลิก
แอปพลิเคชัน
การคำนวณเครื่องทดสอบอเนกประสงค์ถูกนำมาใช้กันอย่างแพร่หลายในด้านเครื่องทดสอบ ขอบเขตการใช้งานหลัก ได้แก่: การทดสอบวัสดุ การทดสอบทางกล การทดสอบการก่อสร้าง การทดสอบทางธรณีวิทยา การทดสอบการบินและอวกาศ ฯลฯ
ในด้านการทดสอบวัสดุ การคำนวณของเครื่องทดสอบอเนกประสงค์สามารถใช้เพื่อทดสอบความแข็งแรง ความเหนียว ความแข็ง ฯลฯ ของวัสดุ
ในด้านการทดสอบทางกล การคำนวณของเครื่องทดสอบอเนกประสงค์สามารถใช้เพื่อทดสอบความต้านทานความล้า ความต้านทานแรงบิด ฯลฯ ของชิ้นส่วนทางกล
ในด้านการทดสอบการก่อสร้าง เครื่องทดสอบอเนกประสงค์สามารถใช้เพื่อทดสอบกำลังอัด ความต้านทานแรงดึง ฯลฯ ของวัสดุก่อสร้าง
ในด้านการทดสอบทางธรณีวิทยา การคำนวณเครื่องทดสอบอเนกประสงค์สามารถใช้เพื่อทดสอบความเสถียรของดิน ความสามารถในการรับน้ำหนัก ฯลฯ
ในด้านการทดสอบการบินและอวกาศ เครื่องทดสอบอเนกประสงค์สามารถใช้เพื่อทดสอบคุณสมบัติทางกลของอุปกรณ์การบินและอวกาศได้
2.คุณสมบัติ
ใช้งานง่าย: อินเทอร์เฟซการทำงานของการคำนวณเครื่องทดสอบอเนกประสงค์นั้นเรียบง่ายและเข้าใจง่าย ผู้ใช้ต้องการเพียงการดำเนินการง่ายๆ เพื่อทำตามขั้นตอนการรวบรวม ประมวลผล และวิเคราะห์ข้อมูลให้เสร็จสิ้น
ความเร็วที่รวดเร็ว: การคำนวณของเครื่องทดสอบอเนกประสงค์สามารถประมวลผลข้อมูลการทดสอบได้โดยอัตโนมัติ ซึ่งจะช่วยเพิ่มความเร็วในการประมวลผลข้อมูลและลดเวลาในการทดสอบ
ข้อมูลที่แม่นยำ: การคำนวณของเครื่องทดสอบอเนกประสงค์สามารถกรองและทำให้ข้อมูลการทดสอบราบรื่นเพื่อให้ได้ผลการทดสอบที่แม่นยำยิ่งขึ้น
การสนับสนุนแบบมัลติฟังก์ชั่น: การคำนวณเครื่องทดสอบอเนกประสงค์สามารถรองรับเครื่องทดสอบได้หลากหลาย ทำให้ช่วงการใช้งานกว้างขึ้น
การสร้างภาพข้อมูล: การคำนวณเครื่องทดสอบอเนกประสงค์สามารถแสดงผลการทดสอบผ่านแผนภูมิ ทำให้ผู้ใช้สามารถเข้าใจข้อมูลการทดสอบและผลลัพธ์ได้อย่างเป็นธรรมชาติมากขึ้น
พารามิเตอร์ทางเทคนิค:
|
แบบอย่าง |
บีที-300บ |
บีที-600บ |
บีที-1000บ |
|
|
|
กำลังทดสอบสูงสุด (kN) |
300 |
600 |
1000 |
|
|
|
ระดับความแม่นยำ |
1 |
||||
|
วิธีการรวบรวม |
เซ็นเซอร์โหลดซี่ล้อ |
||||
|
จังหวะลูกสูบ (มม.) |
200 |
||||
|
วิธีการหนีบ |
ไฮดรอลิก |
||||
|
วิธีควบคุมการทดสอบ |
การควบคุมเซอร์โวไมโครคอมพิวเตอร์ |
||||
|
พื้นที่ทดสอบแรงอัด (มม.) |
600 |
||||
|
พื้นที่ทดสอบแรงดึง (มม.) |
700 |
||||
|
กำลังทั้งหมด (กิโลวัตต์) |
1.5 |
||||
|
แท่นอัด (มม.) |
Φ148 |
Φ198 |
Φ225 |
|
|
|
ช่วงการหนีบตัวอย่างแบบกลม (มม.) |
Φ10-30 |
Φ13-40 |
Φ13-40 |
|
|
|
ช่วงการหนีบตัวอย่างแบบแบน (มม.) |
0-10 |
0-15 |
0-20 |
|
|
|
ช่วงจุดศูนย์กลางการดัด (มม.) |
50-300 |
||||
|
หัวใจดัด / เส้นผ่านศูนย์กลางแท่ง (มม.) |
50/50 |
||||
|
จำนวนคอลัมน์ (สกรู) |
6 คอลัมน์ |
||||
|
ขนาดเมนเฟรม (มม.) |
810*560*1910 |
880*570*2050 |
940*640*2250 |
|
|
|
น้ำหนักโฮสต์ (กก.) |
≈1620 |
≈2000 |
≈2600 |
|
|
|
ขนาดตู้ควบคุม (มม.) |
1010*640*840 |
||||
|
น้ำหนักตู้ควบคุม (กก.) |
150 |
||||
|
แบบอย่าง |
เครื่องทดสอบกระดานเทียม |
|
โหลดสูงสุด |
500N% 2c1KN% 2c2KN |
|
เกรดแม่นครับ |
1 เกรด /0.5 เกรด |
|
ช่วงการวัดที่มีประสิทธิภาพ |
{{0}}.2%~100%(1 เกรด)/0.4%~100%(0.5 เกรด) |
|
ความแม่นยำในการวัด |
ค่า ±1%/ ค่า±0.5% |
|
ความละเอียดของผู้ทดสอบ |
โหลดสูงสุด 1/200000 ความละเอียดคงที่ |
|
เซ็นเซอร์โหลด |
การกำหนดค่าพื้นฐาน: เซ็นเซอร์ (โหลดสูงสุด): หนึ่ง การกำหนดค่าเพิ่มเติม: สามารถเพิ่มเซ็นเซอร์ได้มากขึ้น |
|
พื้นที่รับแรงดึงที่มีประสิทธิภาพ |
1,000,1200,1400 มม. (สามารถเพิ่มความสูงได้ตามความต้องการของลูกค้า) |
|
ความกว้างการทดสอบที่มีประสิทธิภาพ |
300มม |
|
ช่วงความเร็วในการทดสอบ |
0.001~500 มม./นาที |
|
ความแม่นยำในการวัดการกระจัด |
ความคลาดเคลื่อน: ±{{0}}.5%/ ความคลาดเคลื่อน: ±0.2% |
|
ความปลอดภัย |
การป้องกันขีดจำกัดทางอิเล็กทรอนิกส์ |
|
ทดสอบอุปกรณ์เคลื่อนย้ายแพลตฟอร์ม |
เร็ว / ช้าสองความเร็วในการควบคุมสามารถเขย่าเบา ๆ |
|
กลับมา |
การทำงานแบบแมนนวลหรือแบบอัตโนมัติ หลังจากการทดสอบ เหล็กที่เคลื่อนที่จะกลับสู่ตำแหน่งเริ่มต้นด้วยความเร็วสูงสุดโดยการทำงานแบบแมนนวลหรือแบบอัตโนมัติ |
|
การป้องกันการโอเวอร์โหลด |
เกิน 10% การป้องกันอัตโนมัติ |
|
อุปกรณ์ติดตั้ง |
ชุดอุปกรณ์ยึดแรงดึง |
|
ขนาดเครื่อง |
650 × 360 × 2100 มม. (ยาว * กว้าง * สูง) (รวมความสูงของโต๊ะผ่าตัด) |
|
ระบบพลังงาน |

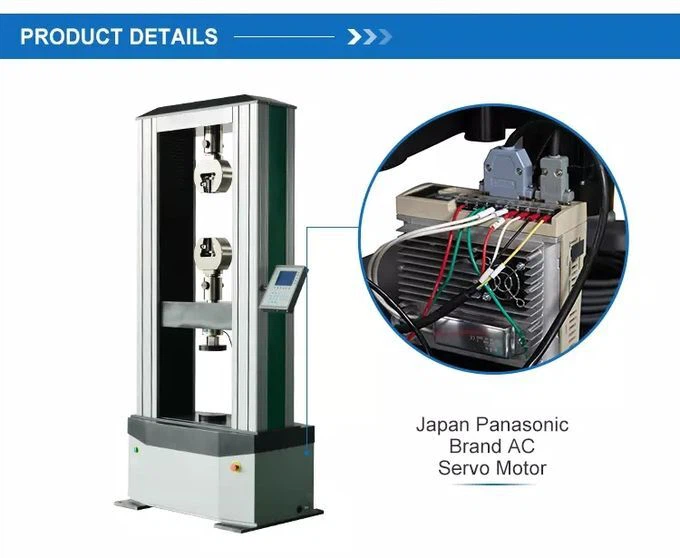

พานาโซนิค AC เซอร์โวมอเตอร์ + ไดร์เวอร์ |
|
แหล่งจ่ายไฟ |
220V,50เฮิร์ต |
|
พลัง |
0.4KW (ขึ้นอยู่กับความต้องการกำลังที่แตกต่างกัน โดยใช้มอเตอร์ที่แตกต่างกัน) |
|
น้ำหนักเครื่อง |
(ประมาณ)260กก |
3.พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
10 กิโลนิวตัน |
20 กิโลนิวตัน |
30 กิโลนิวตัน |
50 กิโลนิวตัน |
100 กิโลนิวตัน |
|
ความจุ/กำลังรับน้ำหนัก
|
10น |
20น |
30น |
50น |
100KN |
|
ความแม่นยำในการโหลด |
คลาส 1 (คลาส 0.5 ไม่บังคับ) |
||||
|
ช่วงโหลด |
1% - 100% FS (0.4% - 100% FS ตัวเลือก) |
||||
|
ความเร็วในการทดสอบ |
0.001 - 1000 มม./นาที |
||||
|
การเดินทางครอสเฮด |
1,000มม |
1,000มม |
1,000มม |
1,000มม |
1,000มม |
|
พื้นที่รับแรงดึงที่มีประสิทธิภาพ |
700มม |
700มม |
700มม |
700 มม |
700มม |
|
ความกว้างของการทดสอบที่มีประสิทธิภาพ |
400มม |
400มม |
450มม |
450 มม |
500มม |
|
ความละเอียดในการโหลด |
1/300000 |
||||
|
ช่วงการวัดการเสียรูป |
FS 1%~100% |
||||
|
ความแม่นยำในการเสียรูป |
น้อยกว่าหรือเท่ากับ ±0.5% |
||||
|
พาวเวอร์ซัพพลาย |
AC 220V ± 10%, 50Hz (สามารถปรับแต่งตามคำขอของลูกค้า) |
||||

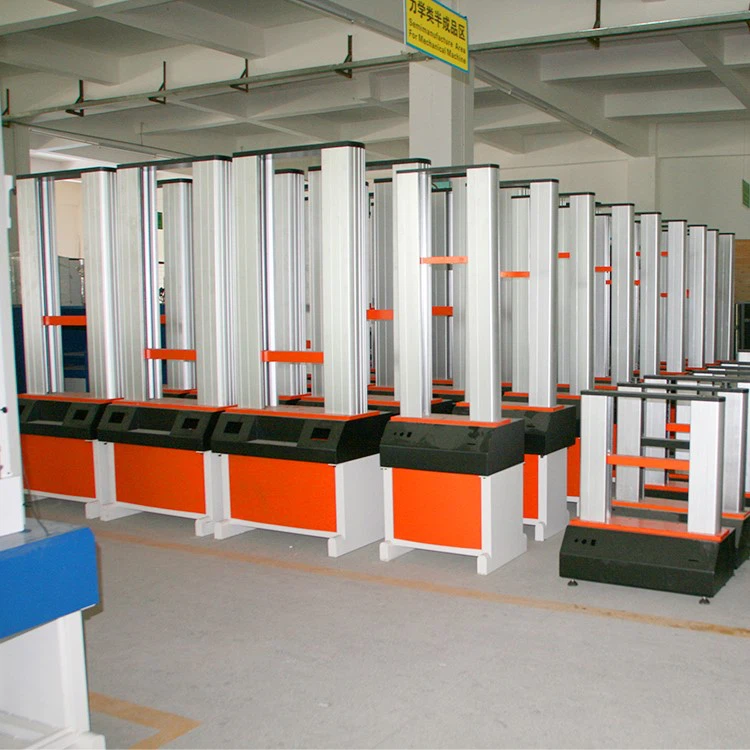

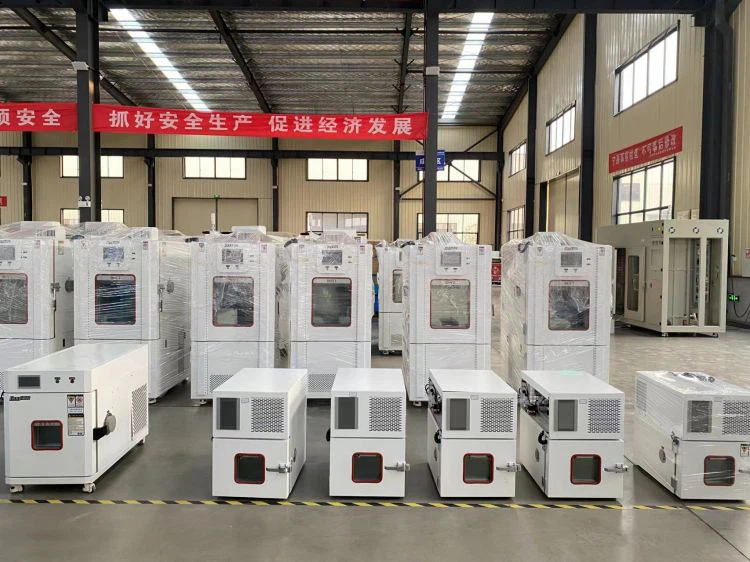

ห้องแสดง

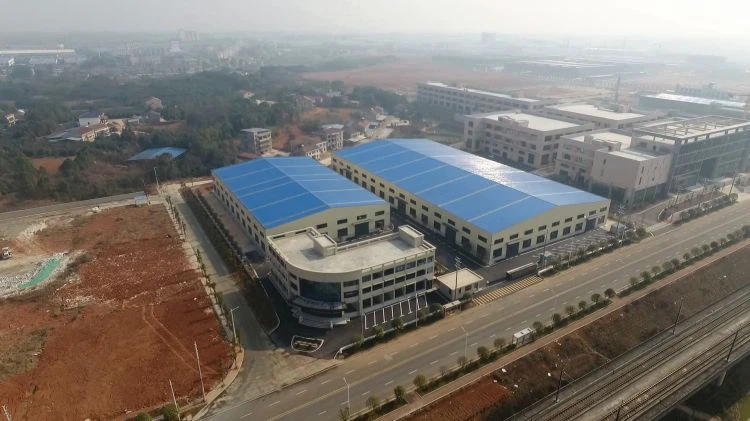

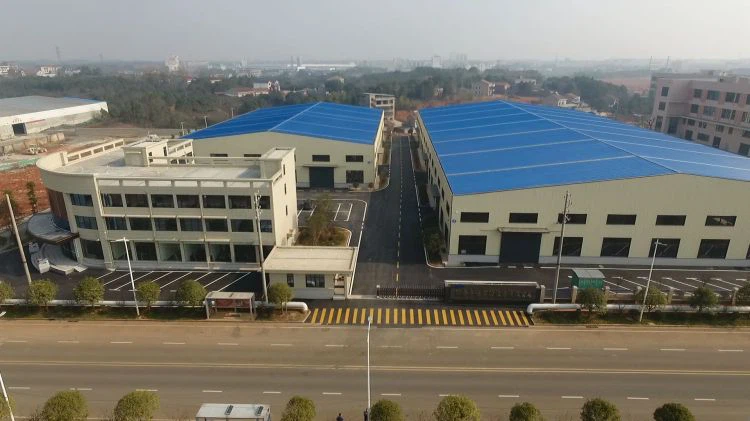

เกี่ยวกับเรา
